现代城市热网预付费监控管理系统简介

文章出处:网络摘录        发布日期:2015-12-15         浏览次数:

1概述

集中供热是国家大力推广的节能环保措施,它具有热效率高、节能、污染小等优点。传统的人工抄表,存在投入大、效率低、管损高、纠纷多、收款难等许多问题,如:抄表时间较难统一;数据传递环节多;人为因素干扰大且容易出错;不能实时发现、解决管道的“跑冒滴漏”及各种原因引起的偷汽问题;没有有效的收款管理手段。

科远股份研发的热网预付费管理系统,是结合了计算机技术、传感器技术、数据通讯技术、最新测控技术和可靠性理论的新型高科技管理系统,并融入了预付费管理功能。针对目前供热企业管理工作量大、收费难等特点,提出了完整的解决方案,该系统主要用于完成集中供热系统中热网及各热用户端的监测和管理任务,协助热网调度和维护人员保证热网安全、稳定、节能运行。同时,通过热网预付费管理功能,供热企业可实现对热用户先缴费后用汽的管理。与传统热网管理模式相比,该系统可使热网减少人为错误、提高工作效率、辅助降低管损、避免贸易纠纷、加快回款、提高资金周转效率,极大提升整个热网的经济效益。


2 系统组成

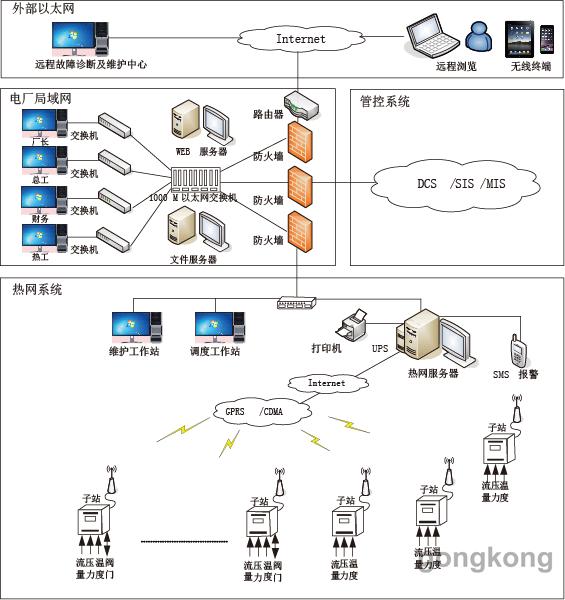

热网预付费管理系统由热网监控管理中心、无线通讯网络、远程计量监控终端、就地测控系统组成。


2.1热网监控管理中心

热网监控管理中心由系统硬件和软件组成。

硬件:服务器、显示器、打印机、UPS、主站通讯网络设备、大屏显示系统等

软件:实时数据库软件、数据库管理软件、网页发布软件、数据采集软件等

2.2无线通讯网络

无线通讯网络采用GPRS,为用户提供高速、永远在线、透明传输的虚拟专用数据通信网络。同时,考虑热网监控的需要,在网络结构上实现虚拟数据专用网。

通过GPRS实现热网远程计量监控的通讯,传输距离不受限制,传输数据有保证;系统永远在线,数据传输稳定可靠;系统维护方便;运行费用低;

2.3 远程计量监控终端

远程计量监控终端由无线通讯设备、智能积算仪、不间断电源等组成。热网远程计量监控终端为热网预付费管理系统量身定制,根据热网预付费管理系统的特殊性,在普通流量积算仪的基础上增加特殊功能,符合热网计量的实际需要。

远程计量终端的功能特点:

u  通用性好,功能强大,可与各种节流装置或频率式流量计配套。

u  多种测量参数显示,瞬时流量、总累计流量、日累计流量、压力、温度、差压、频率、瞬时热流量、累计热流量,工况密度、绝对压力、焓值、时钟等。

u  现场变送器供电(+12VDC、+24VDC),具有短路保护功能。

u  蒸汽流量温度、压力高精度补偿。

u  密度、绝对压力、焓值等蒸汽工况在线显示,方便用户套用流量计算标准公式进行精度校验。

u  在线显示各热用户的账户余额等信息。

u  多种报警,如变送器配电报警,市电消失报警,蓄电池欠压报警,压力、温度、流量越限报警,非法闯入报警等。

u  小信号切除,切除量(百分数)可通过仪表面板方便设置,切除方式可选择,切除到定值或切除到零。

u  多种累计方式(下限流量、超流量),累计系数(百分数)可设置。可设定当流量小于量程的某一百分数是(如10%),则固定按此定值进行下限流量累计,也可设定当流量大于量程的某一百分数(如110%),则超出的流量按设定的倍率进行超流量累计,解决小流量、超流量时,流量累积偏低问题,满足热网实际需要。

u  具有分时计量功能,为供热方鼓励热用户晚上用汽,保持日夜负荷平衡提供了便利。

u  故障保护功能,当温度或压力信号出现不正常时,仪表自动按设定值计量。

u  内置实时时钟,可接收GPS统一校时。掉电后内部时钟继续保持准确走时。

u  能记录最近多次的停电及来电时间,防止热用户断电舞弊行为,同时为仪表的异常故障提供分析依据。

u  定时抄表,可设定在某一时刻将冻结各热用户累计数据,使人工抄表也能得到同一时刻累计数据,为分析热网管损提供有效数据。

u  标准RS-232\485通讯接口,Modbus RTU/ASCII通讯协议。

u  不间断电源,市电断电后,自动无扰切换,保证系统的正常计量,防止热用户断电舞弊。

u  具有多种数字密码锁,防止非授权人员操作及更改智能流量表的参数及设置。

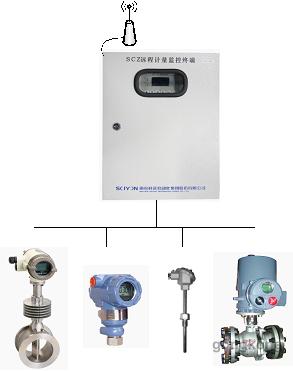

2.4 就地测控系统

就地测控系统包含:涡街流量计(或差压式流量测量元件+差压变送器)、压力变送器、热电阻、热网专用型总线型电动阀门。





科远股份专门针对热网预付费监控管理系统开发了适用于该类场合应用的总线型电动执行机构,如:取消手轮及硬接线接口,禁用就地手操按钮,开发专用总线通讯协议,通过远程或使用专用的遥控器才能开关阀门等,避免热用户误操作或欠费私开阀门,配合热网管理系统较好实现先充值缴费后用汽的管理。


3 系统功能

3.1系统功能

热网预付费监控管理系统包括终端信息监视、报警记录分析查询、历史记录查询、用汽统计报表、管损分析、预付费管理等功能。

管理系统可通过无线通讯实时监控管网供热的全过程,清晰地反映各站点实时运行情况,详细记录管线站点的运行参数。可查询并显示各参数的历史曲线,有效地分析管损情况,自动生成报表和报警记录。通过预付费系统,可以有效的管理用户用汽过程,及时反馈用户的用汽和账户情况,并提供短信报警,欠费自动关闭阀门。

u  强大的查询功能,能方便地进行各种数据查询、导出和打印。

u  10年以上历史数据长期保存。

u  严密的网络安全机制,能有效地防止“****”攻击,保护信息不致流失和系统遭到破坏。

u  网络发布,局域网上的任何一台计算机都可以作为客户端访问热网系统的信息。不同的部门和不同的人员,可设置不同的操作权限,防止不同级别的操作人员越权操作。

u  显示各热用户计量装置的全部设置参数及通电、断电时间记录等数据。并根据数据库中的原始参数自动判断现场计量装置的参数是否已被更改并报警。

u  实时显示就地测控系统的各种报警信息,如变送器工作电源不正常,市电消失,不间断电源电池欠压,传感器信号故障、电动阀门故障等,并根据用户要求进行声光报警。

u  自动生成各热用户温度、压力、瞬时流量、累计流量和频率(差压)历史曲线,可以查看历史数据库中任意用户、任意时段历史曲线。

u  自动或人工生成各热用户的用汽量日报表,月报表及年报表。并可生成综合查询报表,方便用户查询任意热用户、任意时段各种参数报表。

u  自动生成热网各出口总流量与各热用户流量之和的偏差,为分析各条管线的管损情况提供有效数据。


3.2 系统界面



供热管线图及地理分布显示


热用户参数设置与显示


热用户参数设置与显示


历史曲线


报表查询

报警记录


管损分析

权限设置



预付费管理



预付费充值



预付费报警

预付费结算

4 结束语

热网预付费监控管理系统系统能有效的提高热网运行管理效率、规避供热企业的回款风险,加快资金回笼,提高了资金周转效率,进而也会大大提升供热企业的综合经济效益。随着供热行业节能环保、降本增效的要求逐步提高,热网预付费监控管理系统将一定会得到更为广泛的应用。
