SYC-UHZ-15/D型系列顶装式磁性浮球液位计
  • 产品编号:SYCIF-297156156
  • 产品名称:顶装式磁性浮球液位计
  • 产品型号:SYC-UHZ-15/D型系列
  • 所属类别:>>浮子液位计
  • 品牌:上海仪川仪表厂(SYCIF)
  • 销售单位:上海仪川仪表销售有限公司
功能与适用范围 SYC-UHZ-15/D型系列顶装式磁性浮球液位计是以浮球组件与测量元件,通过液体浮力作用,使浮球上下移动,带动顶杆上端的磁钢上下变化,经磁藕合作用,按显示器组件中
详细介绍
功能与适用范围
SYC-UHZ-15/D型系列顶装式磁性浮球液位计是以浮球组件与测量元件,通过液体浮力作用,使浮球上下移动,带动顶杆上端的磁钢上下变化,经磁藕合作用,按显示器组件中的磁性翻柱翻转达到跟踪液体的液位变化,故显示醒目,读数直观,因显示器组件与被测介质安全隔离,故使用安全可靠。
该液位计适用各种地下槽地等容器,以及不宜测面开孔的容器的液位显示,如配上配套仪表可用于远传检测实现自动控制。
工作原理与特点
工作原理
根据浮力原理和磁性藕合原而制成当被测容器内的液位上,下变化时带动浮球,通过与之相连的连杆上端的磁钢上,下移动,经磁性藕合使显示器中带有磁性翻柱翻转,液位上升为红色,液位下降由红色转为白色,红白界位处就为容器内液位实际高度,从而实现液位自动跟踪显示。
特点
在容器不适宜测面开孔及容器周围空间很少的现场,可在容器上部工下部安装本形式液位计
适用于粘度较大的液体介质
各种地下槽,球型容器
其他特点与SYC-UHZ-15/C相同

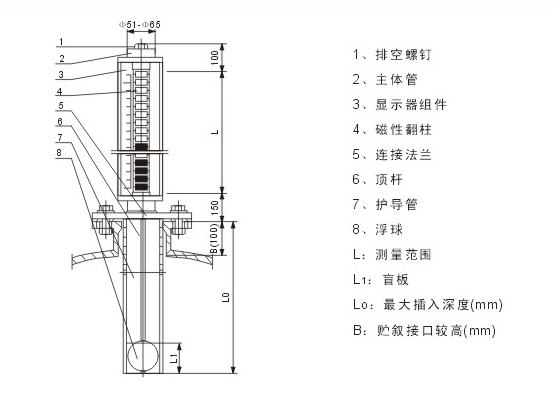

结构与外型尺寸(图五)

SYC-VHZ-15/D1主要技术指标(基本型)
  1. 适用介质:碱、浓硫酸、笨、水、轻油等。
  2. 测量范围:0~800mm-4000mm
  3. 测量精度:±10mm
  4. 工作压力:-0.1Mpa~2.5Mpa
  5. 工作温度:-15~420℃
  6. 介质密度:≥0.5g/㎝3
  7. 介质粘度:≤0.02pa.s(正常工作温度下)
  8. 连接法兰标准:HG20592~20635-97若用户采用其他标准(如:GB、JB、JIS、ANSI等)请在订货时注时。
  9. 注意事项:
  • 本液位计在测量时存在一定盲区所以在出厂时标尺零位刻度已作相应迁移。
  • 用户订货请务必注时L0与L

选用须知
  1. 防腐型公称压力≤1.0MPa
  2. 液位计有一定盲区,故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时,标尺刻度零位已迁移到实际值)。
  3. 液位计测量范围不超过5米,否则影响液位计的稳定可靠牢固度等。

安装使用和维护
  1. 液位计护导管和主体管必须保持垂直
  2. 顶杆不能弯曲,必须挺直插入。
  3. 安装完毕后,需对显示器的翻柱用磁钢引导一次按零位以上显红色,零位以下显示白色。

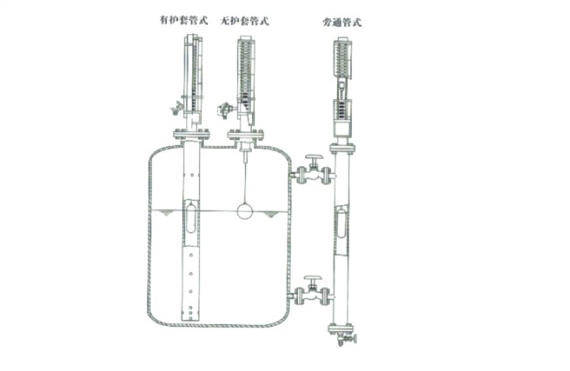

  4. 结构形式如图六所示。

订货须知
  1. 型号规格,配套仪表
  2. 测量范围
  3. 最大插入深度
  4. 介质名称及密度
  5. 工作压力
  6. 工作温度
  7. 材质要求
  8. 法兰标准及连接形式

结构形式
