导波雷达物位计
  • 产品编号:SYCIF-3531070
  • 产品名称:导波雷达物位计
  • 产品型号:SYC-LD602
  • 所属类别:>>雷达物位计
  • 品牌:SYCIF
  • 销售单位:上海仪川仪表销售有限公司
导波雷达物位计测量原理 导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子 部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出
详细介绍
导波雷达物位计测量原理
导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子
部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接受,并将时间信号转化为物位信号。



输入
反射的脉冲信号沿缆绳传递至仪表电子线路部分,微处理器对此信号进行处理,识

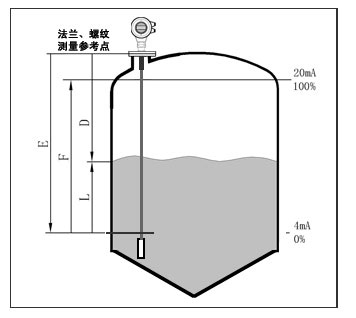

别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别,距离物料表面的距离D与脉冲的时间行程T 成正比:
D=C×T/2
其中C 为光速
因空罐的距离E已知,则物位L为:
L=E-D

出 输

通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应
用参数将自动使仪表适应测量环境。对应于4-20mA 输出。

产品简介:
类别 SYC-LD601 SYC-LD602 SYC-LD603
应用 液体、固体小颗粒及粉体 液体、固体小颗粒及粉体 液体
测量范围 20 米(可扩展至30 米) 6 米 6 米
过程连接 螺纹、法兰 螺纹、法兰 螺纹、法兰
过程温度 -20-220℃ -20-220℃ -20-220℃
过程压力 -1.0-40bar -1.0-40bar -1.0-60bar
精度 < 0.1% < 0.1% < 0.1%
分辨率 1mm 1mm 1mm
重复性 ±3mm ±3mm ±3mm
频率范围 100MHZ-1.8GHZ 100MHZ-1.8GHZ 100MHZ-1.8GHZ
防爆防护等级 Exd II BT4/IP68 Exd II BT4/IP68 Exd II BT4/IP68
信号输出 4-20mA/HART(两线) 4-20mA/HART(两线) 4-20mA/HART(两线)

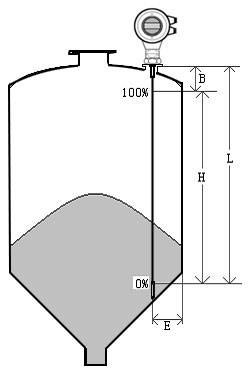

测量范围

说明:
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的最小距离
顶部盲区是指物料最高料面与测量参考点之间的最小距离。
底部盲区是指缆绳最底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
