LZ系列金属转子流量计
  • 产品编号:SYCIF-630950
  • 产品名称:金属转子流量计
  • 产品型号:LZ系列
  • 所属类别:>>转子流量计
  • 品牌:上海仪川仪表厂(SYCIF)
  • 销售单位:上海仪川仪表销售有限公司
LZ 系列金属管转子流量计,可替代进口H27型,结构简单、工作可靠、适用范围广、精度高,该系列流量计具有就地指示、电远传、防腐蚀和防爆型等品种.
详细介绍
用途说明
LZ 系列金属管转子流量计,可替代进口H27型,结构简单、工作可靠、适用范围广、精度高,该系列流量计具有就地指示、电远传、防腐蚀和防爆型等品种。广泛适用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量测量和自动控制。
   仪表的传感器部分可采用不锈钢(1Cr18Ni9Ti)、钼二钛(OCr18Ni12MO2Ti)以及内衬氟塑料等材料,以适应腐蚀性流体(如氯体、盐水、盐酸、硝酸和硫酸等)的流量测量。

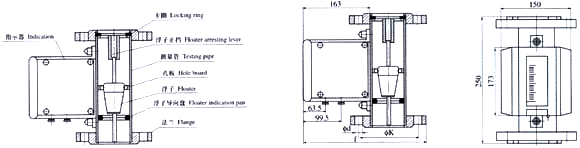

结构原理
向上的流体经过直立的带孔板的测量管时,锥形浮子就会向上浮动,浮子行程的高度,代表着流量值,并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器,使批示器的指针转动,凸轮板使指针线性地指示其流量值的大小。

主要技术指标
量程比:10:1
精度等级:1.5、2.5
工作压力:1.6、2.5、4.0、6.4MPa
流体温度:-80~+300℃(内衬氟塑料流量计 0~+80℃)
环境温度:-20~+50℃
液体介质粘度:φ15<5MPa.s(1MPa.s=1CP)
      φ25~φ100<250MPa.s
连接形式:法兰JB81.82-59
总高度:250mm
通径(mm) 水(L/h) 空气 Air(m3/h)(101.3Kpa) 压力损坏 (Kpa)
防腐 普通 空气
15 15 2.5-25 0.07-0.7 7.1 6.5
4.0-40 0.11-1.1 7.2 6.5
6.3-63 0.18-1.8 7.3 6.6
10-100 0.28-2.8 7.5 6.6
16-160 0.4-4.0 8.0 6.8
25-250 0.7-7.0 10.8 7.2
40-400 1.0-10 10.0 8.6
25 63-630 1.6-16 14 11.1
25 100-1000 3.0-30 7.7 7.0
160-1600 4.5-45 8.8 8.0
250-2500 7.0-70 12 10.8
50 400-4000 11-110 19 15.8
50 630-6300 18-180 8.6 8.1
1000-10000 25-250 10.4 11.0
80 1600-16000 40-400 15.5 17.0
80 2500-25000 60-600 8.0 8.1
100 4000-40000 100-1000 13.0 9.5
  100 6300-63000 200-2000 11.0 10.0

LZ 系列金属转子流量计

外形尺寸


类别 φK φd f
压力
通径 1.6 2.5 4.0 6.4 1.6 2.5 4.0 6.4 ≤4.0 6.4
15 φ65 φ65 φ65 φ75 4-φ14 4-φ14 4-φ14 4-φ18 225 230
25 φ85 φ85 φ85 φ100 4-φ14 4-φ14 4-φ14 4-φ18 245 252
50 φ125 φ125 φ125 φ135 4-φ18 4-φ18 4-φ18 4-φ23 285 290
80 φ160 φ160 φ160 φ170 8-φ18 8-φ18 8-φ18 8-φ23 305 310
100 φ180 φ190 φ190 φ200 8-φ18 8-φ23 8-φ23 8-φ25 335 345

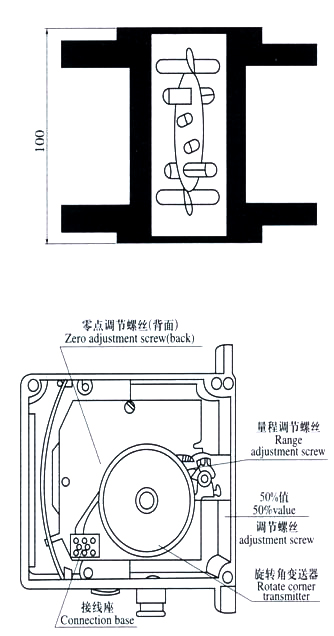

>>电性能
信号输出:3线制,4线制,5线制
线性度:±1%
电源:24VDC
电源消耗:~28mA
负载电阻:0~10mADC 0~1KΩ 4~20mADC 150~350Ω
环境温度:-25~55℃
防爆级别:Exb11CT5配B902A齐纳安全栅
旋转角变送器:K5W1-1型


磁性过滤器
被测介质中如有磁性微料,则应在流量计的进口处加装磁性过滤器。
磁性过滤器中装有数根以螺旋形排列的(养活压力损失)磁棒,磁棒外部用聚四氟乙烯包裹,以防磁介质腐蚀。

特殊类型
保温、冷却夹套型:流体温度过低、
增长率设的加热装置。以防流体固化和结晶。流体温度过高则反之。
阻尼型:用于测量不稳定流体(气体)。
通径>100mm、量程比、工作压力、法兰连接等特殊要求。
